影响热解炼油设备炉胆寿命的因素有哪些？
在轮胎、塑料、油泥等原料的资源化处理过程中，炉胆是热解炼油产线的核心部件，热解炼油设备炉胆的使用寿命直接关系到生产的稳定性和运行成本的高低。热解炼油设备炉胆的使用寿命并不是固定的，而是受到原料特性、炉胆制造材质和设备运行方式的影响。

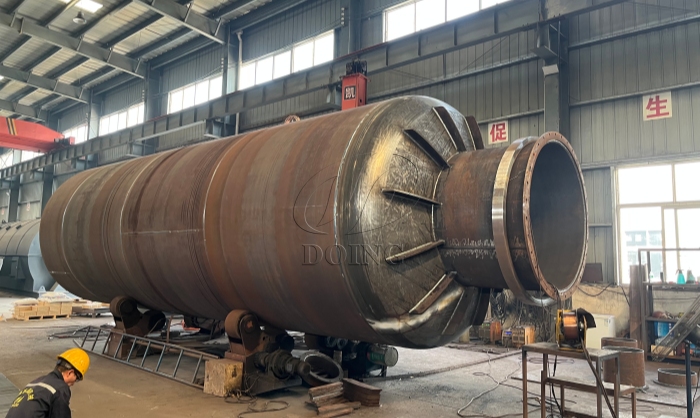

热解炼油设备炉胆
原料特性：不同原料的成分不同，在热解炼油过程中对炉胆的腐蚀程度也不同。
像是轮胎、塑料类的原料，主要成分是烃类物质，热解后几乎不会产生腐蚀性物质，对热解炼油设备炉胆的腐蚀作用微乎其微。因此，处理轮胎塑料类原料时，热解炼油设备炉胆的使用寿命比较稳定，常见的间歇式设备炉胆可使用3-5年。而油泥类的原料含有较多重质组分，具有较高的腐蚀性。在高温热解过程中，油泥中的重质组分会加速和炉胆发生化学反应，在炉胆内壁形成结焦层，并对炉胆造成腐蚀。常规的间歇式热解炼油设备处理油泥类原料时，炉胆使用1-2年就需要更换。

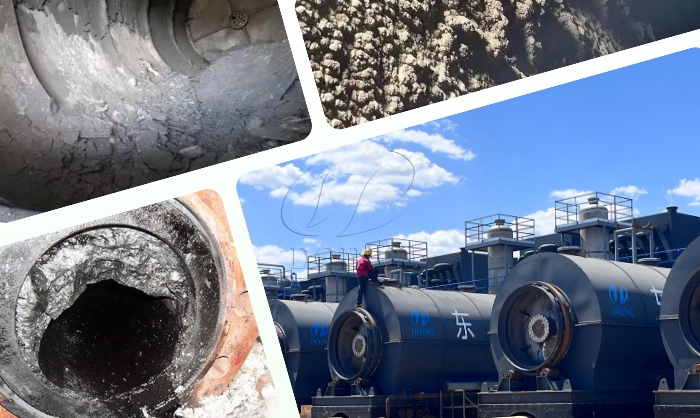

油泥热解设备腐蚀炉胆
制造材质：在处理油泥这类腐蚀性强、热解温度较高的原料时，制造材质的选择对热解炼油设备炉胆寿命的影响更突出。
碳钢材质是工业领域广泛使用的金属材料，成本较低，加工难度小，长期耐温在500℃以下，抗腐蚀性较弱。油泥类原料的比较好热解温度大多在500℃以上，且具有较高的腐蚀性，使用碳钢材质的热解炼油设备炉胆处理油泥类原料时，炉胆寿命一般只有1-2年。但如果制造油泥热解炼油设备时使用更耐腐蚀、耐高温的不锈钢材质，炉胆的使用寿命就能延长至3-5年。原因是不锈钢材质表面光滑，不易形成结焦层，具有良好的抗蠕变能力，受腐蚀性气体的影响较小，可长期高温运行。

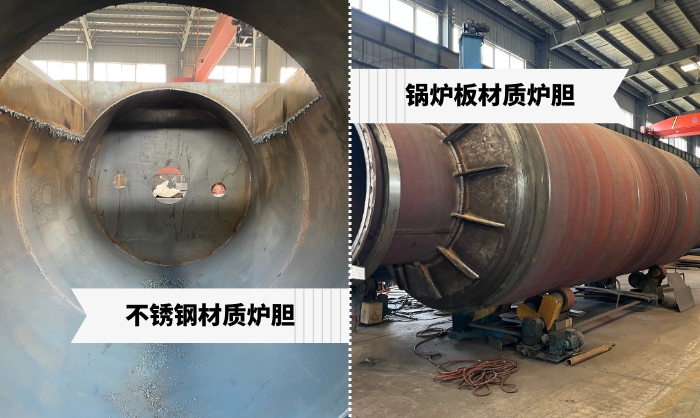

碳钢材质和不锈钢材质炉胆
设备运行方式：除了原料特性和制造材质，热解炼油设备的运行方式也会影响炉胆的寿命。
间歇式热解炼油设备在运行过程中需要频繁启停：开机时，炉胆从常温升温至300℃以上，受热膨胀；停机时，炉胆温度降低至常温，遇冷收缩。间歇式热解炼油设备一天会经历一次完整的热力循环，反复的热循环会在炉胆的焊缝、薄弱处积累应力，导致炉胆产生裂缝、逐渐损坏，因此间歇式热解炼油设备炉胆最多使用3-5年。而连续式热解炼油设备一旦启动可运行45-60天，炉胆长期处于稳定的热解温度，不需要频繁热胀冷缩，热应力对炉胆的损伤大幅减少。因此，连续式热解炼油设备的炉胆寿命基本能维持在6-8年。

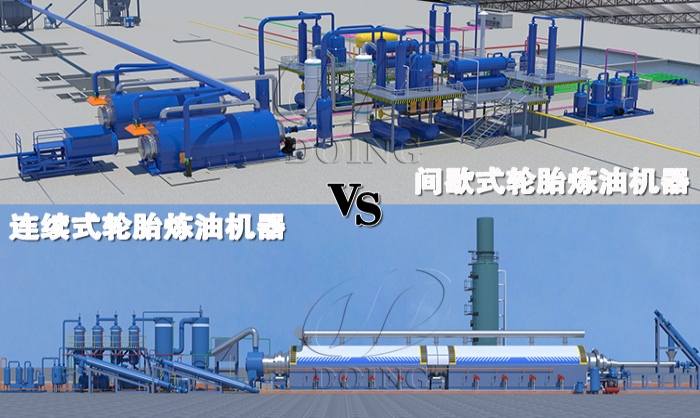

间歇式和连续式热解设备
综合来看，热解炼油设备炉胆的寿命受到原料特性、制造材质和设备运行方式这三个因素的交叉影响，想要提高热解炼油设备炉胆的寿命，也需要从这三个方面综合考虑，再结合产线的规模和成本预算，制定出适合自身情况的方案。
